Здравствуйте уважаемые мастерицы и мастера. Вчера мне предложили забрать у женщины швейную машинку. Сказали, что новая, в упаковке. Сегодня пошла посмотрела. Машина 'Тула', модель 1. Новая.В смысле на ней никто никогда не шил.Зеленого цвета, в чемодане, в коробочке отдельно разные лапки, шпульки и т.д Вот и лежит она уже лет 60 наверное.
Инструкция для швейной машины Тула. Технические харктеристики. Швейная машинка Тула.
С электроприводом. Попробовала - работает Мне эта машина как бы и не нужна. Пошить подкладку к сумкам пока хватает Веритаса. Но подкупает, что 'Тула' чугунная и мне кажется должна легко шить кожу. Уверена, что у кого-то должен быть опыт работы на такой машине.
- Jun 12, 2014 - Вчера мне предложили забрать у женщины швейную машинку. Сказали, что новая,. > Материалы и оборудование > Швейная машина 'Тула' модель 1. Инструкции к машине нет, и навскидку вообще не поняла, какая там система со шпульным колпачком. Когда-то у меня.
- Скачать ==> http://b-p-v.co/map?q=%d1%88%d0%b2%d0%b5%d0%b9%d0%bd%d0%b0%d1%8f+%d0%bc%d0%b0%d1%88%d0%b8%d0%bd%d0%ba%d0%b0+%d1%82%d1%83%d0%bb%d0%b0+%d0%bc%d0%be%d0%b4%d0%b5%d0%bb%d1%8c+7+%d0%b8%d0%bd%d1%81%d1%82%d1%80%d1%83%.
Инструкции к машине нет, и навскидку вообще не поняла, какая там система со шпульным колпачком. Когда-то у меня была еще дореволюционная, очень большая и очень тяжелая машинка, (в названии что-то было на английском), с огромным маховым колесом, прошивала 8 слоев толстой телячей кожи.
Так там была система 'качка'. Отгибаешь крышечку и вставляешь шпульку.
А здесь пока не понятно. Я взяла бы эту машинку только для кожи.
Поделитесь опытом пожалуйста. Заранее спасибо!
ЭЛЕКТРИЧЕСКАЯ ШВЕЙНАЯ МАШИНА «ТУЛА» Руководство по уходу и эксплуатации ОГЛАВЛЕНИЕ: I. Основные механизмы и детали швейной машины Тула.
НАЗНАЧЕНИЕ МАШИНЫ Электрическая швейная машина 'Тула' предназначена для шитья в домашних условиях хлопчатобумажных, шерстяных, шелковых и льняных тканей обыкновенным двухниточным швом прямой и зигзагообразной строчками. На швейной машине Тула с помощью сменных швейных лапок и принадлежностей могут выполняться следующие работы: 1. Шитье прямой и зигзагообразной строчками. Подрубка узкая прямой и зигзагообразной строчками 3. Запошивка (бельевой шов). Сточка прямым и зигзагообразным швами.
Обметывание пуговичных петель. Сшивание тканей в стык зигзагообразным швом. Обметывание обрезанных и подрубленных краев тканей зигзагообразным швом.

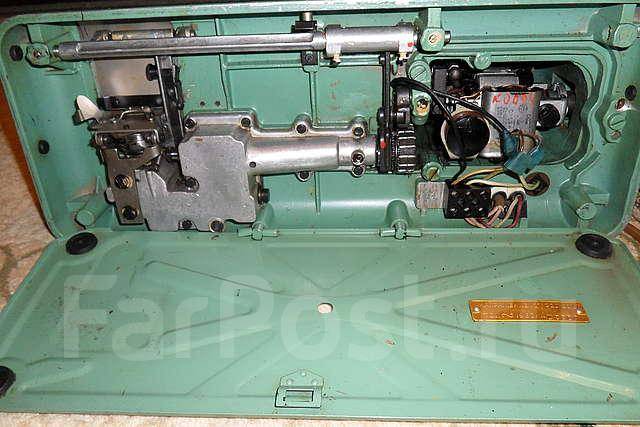

Пришивание аппликаций зигзагообразным швом. КРАТКАЯ ХАРАКТЕРИСТИКА МАШИНЫ Швейная машина 'Тула' проста, удобна и надежна в работе. Она имеет обтекаемый корпус со съемной верхней и откидной нижней крышками. В верней части корпуса смонтированы механизмы: игловодителя, нитепритягивателя, изменения положения строчки, регулирования ширины зигзагообразного стежка, регулирования длины стежка (шага подачи) и нажимателя лапки на ткань. Наличие в машине механизмов для изменения положения строчки и регулирования ширины зигзагообразного стежка является отличительной особенностью конструкции швейной машины «Тула». Для удобства управлении машиной рукоятки механизмов изменения положения строчки, регулирования ширины зигзагообразного стежка и длины стежка расположены на лицевой стороне машины. В нижней части корпуса машины смонтированы редуктор, предназначенный для передачи движении от главного вала к челночному устройству, ротационное челночное устройство и механизм подачи ткани.
Привод машины осуществляется от электродвигателя, вмонтированного в корпус машины и имеющего устройство для переключения напряжения на 127 - 220 В. Наибольшее число оборотов главного вала (уколов иглы) — 1000 об/мин.
Пуск и остановка машины, а также регулирование числа оборотов главного вала осуществляется с помощью ножного реостата. В электродвигатель и реостат вмонтированы устройства для подавления радиопомех. Для наматывания нити на шпульку машина имеет специальное приспособление, которое выполняется в двух вариантах. В обоих случаях наматывание производится от электродвигателя, который во время наматывания нити отключается от главного нала. Машина снабжена электролампой местного освещения мощностью 15 ватт.
Лампа закрыта предохранительной крышкой для предотвращения ожогов при случайном прикосновении рукой. Включение и выключение освещения производится специальным кнопочным выключателем, смонтированным сзади на платформе машины. Машина позволяет производить следующие регулировки: а) изменение натяжении верхней нити, б) изменение натяжения нижней нити, в) изменение длины стежка (шага подачи) от 0 до 4 мм, г) изменение направления движения ткани, д) изменение ширины зигзагообразного стежка от 0 до 4 мм, е) изменение давления лапки на ткань, ж) изменение натяжения ремня электродвигателя.
Вес швейной машины не более 9 кг. Вес машины с футляром и принадлежностями не более 14,5 кг. Машина с пускорегулирующим реостатом и коробкой с принадлежностями хранится и транспортируется в специальном чемодане-футляре. ПОДГОТОВКА МАШИНЫ К РАБОТЕ 1. Извлечение машины из футляра и установка ее в футляр. Поставьте чемодан-футляр на стол ручкой кверху.
Откройте замки и, откинув крышку чемодана-футляра, извлеките из верхнего отделения шнуры, пускорегулирующий реостат и коробку с принадлежностями. Слегка приподняв машину за корпус, выньте ее из чемодана-футляра (рис. При извлечении машины из чемодана-футляра непосредственно после заводской упаковки необходимо снять приспособление, предохраняющее машину от перемещения во время транспортировки. При домашнем хранении машины в чемодане-футляре это приспособление можно не ставить. После окончании работы машину желательно убрать в чемодан-футляр, для чего поставить в него сначала машину, а затем уложить в верхнее отделение коробку с принадлежностями, пускорегулирующий реостат и, наконец, шкуры. Храните машину в чемодане-футляре ручкой кверху.
Удаление заводской смазки Прежде чем начать работу на швейной машине, необходимо удалить с ее поверхности антикоррозийную смазку, нанесенную на отдельные части машины при выпуске с завода. Для этого предварительно протереть машину тампоном из гигроскопической ваты или марли, слегка смоченным бензином, и затем протереть насухо. Включение машины в электросеть. Перед включением машины в электросеть убедитесь в соответствии напряжения сети напряжению электродвигателя и электролампочки машины. Для этого нажав пальцем левой руки на кнопку 4 нижней крышки, правой рукой положите машину на бок и проверьте соответствие положения стрелки переключателя, введенного в гнездо панели электродвигателя напряжению сети. Если установленное напряжение электродвигателя не соответствует напряжению электросети, то необходимо переключатель вынуть и переставить его и гнездо панели так, чтобы стрелка была обращена в сторону напряжения, соответствующего напряжению электросети (рис.
Положения переключателей для напряжения в сети 127 и 220. Для того, чтобы проверить напряжение электролампочки, откройте предохранительную крышку 17, выверните электролампочку (рис. 3) и посмотрите, какое напряжение обозначено на ее цоколе. В том случае, если рабочее напряжение лампочки не соответствует напряжению в сети, замените лампочку другой, находящейся в коробке с принадлежностями. Категорически запрещается производить переключение напряжения и замену лампочки в подключенной к сети машине. Убедитесь в правильности включения машины в электросеть, наденьте штепсельную колодку со шнуром от машины на вилку пускорегулирующего реостата, а штепсельную вилку вставьте в розетку сети.
Затем нажмите на кнопочный переключатель 28 и включите местное освещение. Вращая маховик рукой на себя и плавно нажимая ногой на педаль реостата, пустите машину в ход. Категорически запрещается пуск машины в ход при опущенной швейной лапке без подложенной ткани. Наматывание нити на шпульку.
Катушечный стержень 20 поставьте в рабочее положение. Для этого нажмите пальцем на нижний конец стержня и, потянув за выступающий верхний конец, вытащите стержень вверх до щелчка фиксирующей пружины (рис.
Установите катушку с нитью на катушечный стержень и заправьте машину нитью в такой последовательности: Если приспособление для наматывания нити на шпульку расположено на валу электродвигателя, то пропустите нить через ушко нитенаправителя 14, затем через ушко нитенаправителя 3. После этого намотайте на шпульку несколько витков нити вручную и, открыв крышку шпульного люка 29, наденьте шпульку на выступающее приспособление так, чтобы фиксирующий стержень вошел в паз на шпульке, а нить набегала на нее снизу (рис. Пустив машину в ход, намотайте нить на шпульку. Если приспособление для наматывания шпульки смонтировано на верхней крышке машины, то пропустите нить через ушко нитенаправителя 14 и, намотав на шпульку несколько витков нити вручную, наденьте шпульку на ось приспособления так, чтобы фиксирующий стержень на оси вошел в паз на шпульке, а нить набегала на нее сверху (рис. Прежде чем включить машину, приспособление для намотки нити поставьте в рабочее положение, для чего рукоятку 32 поверните влево до отказа. После этого пустите машину и намотайте нить на шпульку. По окончании наматывании шпульки рукоятку 32 надо повернуть вправо.
Для правильной работы шпульки в челноке, намотанная на нее нить должна лежать плотными и ровными рядами, без выпуклости посредине и без сдвига витков к краям. Чтобы добиться этого, рекомендуется при наматывании нити направлять движение ее по шпульке рукой. Вкладывание намотанной шпульки в челнок и заправка нити.
Прежде чем извлечь челнок из машины, поставьте игловодитель с иглой 31 в верхнее положение, вращая маховик 19 рукой на себя. Выдвинув крышку 5 на себя, нажмите большим пальцем левой руки на пружину держателя челнока так, чтобы стойка держателя откинулась, и достаньте челнок из держателя (рис.
Возьмите челнок в левую руку, а правой вставьте в него намотанную шпульку. Сбегающий со шпульки конец нити заправьте в прорезь челнока так, чтобы нить попала под пружину натяжения нити и вышла через глазок пружины. Затем заправьте нить в отверстие челнока и потяните ее настолько, чтобы конец нити выступал приблизительно на 8 - 10см. Вращение шпульки при этом должно быть по часовой стрелке (рис. 7.1, 7.2, 7.3, 7.4). Вкладывание челнока в машину.
Установите челнок на стойку держателя так, чтобы упор держателя находился между рожками челнока. Закройте держатель челнока до щелчка пружины держателя. Во избежания поломки иглы при закрывании держателя следите за тем, чтобы игла находилась в верхнем положении.
Вложив челнок, закройте задвижную крышку (рис. Установка иглы. Иглу, обращенную лыской назад, вставьте в игловодитель, вдвигая ее снизу вверх до упора, и закрепите, туго затянув винт крепления иглы 9. Игловодитель 31 должен при этом находиться в верхнем положении (рис. Заправка верхней нити. Для обеспечения нормальной работы машины необходимо правильно заправить верхнюю нить (рис.
Достигается это следующим образом: а) на катушечный стержень 20 наденьте катушку с нитками, б) поднимите швейную лапку 18 в верхнее положение с помощью ручага стержня нажимателя (прижима) ткани 23. В) поворотом маховика на себя поставьте нитепритягиватель 13 в верхнее положение. Г) размотав нить с катушки, заправьте ее в следующей последовательности: в нитенаправитель 14, между тарельчатыми шайбами механизма регулирования натяжения верхней нити 16, за пружину натяжения нити 12, за нитенаправитель 11, в ушко нитепритягивателя 13, в нитенаправитель 10 на корпусе машины и над иглой, конец нити вставьте в ушко иглы спереди и вытяните нить на 8 - 10см. Вытягивание нижней нити. Возьмите левой рукой конец игольной нити и, не натягивая ее, поворачивайте маховик на себя до тех пор, пока игла не опустится в отверстие игольной пластинки 6, захватит нижнюю челночную нить и поднимется в верхнее положение. После этого потяните за конец игольной (верхней) нити. При этом челночная (нижняя) нить выйдет через отверстие в игольной пластинке.
Обе нити заведите в прорезь швейной лапки и отведите назад (рис. Как заправить верхнюю нить Вы можете посмотреть в разделе. РАБОТА НА ШВЕЙНОЙ МАШИНЕ Прежде чем приступить к шитью на машине, необходимо ознакомиться с работой отдельных узлов и механизмов.
Швейная Машина Тула 7 Инструкция
Регулирование длины стежка, изменения направления движения ткани и закрепление нити. Для различного рода работ и в зависимости от вида сшиваемых тканей применяется шов с различной длиной стежка.
Регулирование длины стежка и изменения направления движения ткани производится с помощью рукоятки 2а. Перед началом работы рукоятка должна стоять на нуле, а ограничительный винт 2б вывернут настолько, чтобы при вращении рукоятки вправо или влево указатель рукоятки становился против последнего деления шкалы 2в. Приступая к работе, поворачивают рукоятку (ткань при этом будет двигаться от работающего, т.е. В основном рабочем направлении), ставят указатель на деление, соответствующее выбранной длины стежка и закрепляют рукоятку ограничительным винтом, ввертывая его до упора. Каждое деление шкалы примерно соответствует длине стежка (продвижению ткани) в 1 мм. Например, если рукоятку поставить на первое деление, то длина стежка (продвижения ткани) будет равна 1 мм, если рукоятку поставить на второе деление, то длина стежка будет равна 2 мм и т. Наибольшая длина стежка - 4 мм.
При повороте рукоятки влево от нуля до последнего делении можно изменять длину стежка от нуля до 4 мм. Ткань при этом будет двигаться от работающего, т. В основном рабочем направлении. При повороте рукоятки от нуля до последнего делении вправо можно изменять длину стежка от нуля до 4 мм, но ткань при этом будет двигаться в обратном направлении, т. На работающего. Чтобы увеличить длину стежка, надо вывернуть ограничительный винт, поставить рукоятку на вновь выбранное деление и завернуть ограничительный винт до конца. Для уменьшения длины стежка достаточно повернуть рукоятку вправо, поставить указатель на нужное деление, не переводя рукоятку за нуль, и довернуть ограничительный винт до упора.
При обычном шитье ограничительным винтом можно не пользоваться, но если в конце строчки необходимо закрепить нить, то пользование ограничительным винтом обязательно, т. Это значительно облегчает труд. Для этого рукоятку закрепляют ограничительным винтом на установленном делении. И конце строчки рукоятку поворачивают вправо до упора, что изменяет направление движения ткани, сохраняя длину стежка. Сделав несколько стежков в обратном направлении, быстро поворачивают рукоятку влево до упора, шьют вперед примерно на такую же величину и выключают машину.
Регулирование ширины зигзагообразного стежка Изменение ширины зигзагообразного стежка в сочетании с изменением длины стежка дает возможность получать различные фасонные швы, которые при выполнении цветными нитками можно использовать для художественной отделки изделии. Регулирование ширины зигзагообразного стежка производится с помощью рукоятки 1а (рис. Перед началом работы рукоятка должна стоять на нуле, а ограничительные пластинки 1б и 1в находиться в горизонтальном положении. Прорезь установочного винта 1г должна быть расположена вдоль рукоятки. Приступая к работе, выбирают нужную ширину зигзагообразного стежка и, вращая рукоятку вправо, ставят указатель на выбранное деление, после чего рукоятку закрепляют с помощью ограничительных пластинок. Для этого надо нажать большим пальцем на кнопку ограничительной пластинки 1б, вывести ее из зацепления с пазом шкалы 1д и перемещать вниз до тех пор, пока фиксирующий зуб ограничительной тельной пластинки не попадет в прорезь против риски, соответствующей установленной ширине стежка.
Затем так же перемещают ограничительную пластинку 1в. Деление шкалы 1д соответствует ширине зигзагообразного стежка в 0,5 мм. При описанной установке механизма регулирования ширины зигзагообразного стежка можно шить лишь с постоянной шириной стежка. Получится такой шов. Если в процессе шитья зигзагообразной строчкой с постоянной шириной стежка необходимо какой-то участок прошить прямой строчкой, то, расстраивая установки на шитье зигзагообразной строчкой, оттянуть на себя установочный винт 1г и повернуть его так, чтобы прорезь винта стала поперек рукоятки. При этом установочный винт выйдет из зацепления с ограничительными пластинками и рукоятку можно будет вращаться свободно.
Поставив рукоятку на нуль, можно шить прямой строчкой. По окончании шитья прямой строчкой поставить указатель рукоятки на прежнее деление и повернуть установочный винт так, чтобы прорезь его расположилась вдоль прорези рукоятки. При этом должен быть слышен четкий щелчок.
Это покажет, что установочный винт вошел в гнездо и можно продолжить шитье зигзагообразной строчкой с прежней шириной стежка. Получится такой шов. Если в процессе работы необходимо изменить ширину зигзагообразного стежка, то ограничительными пластинками не пользуются, т.е.
Они остаются в горизонтальном положении. Плавно вращая ручку от нуля до 4 и обратно, можно получить фасонный шов. Помните, что вращение рукоятки регулятора ширины зигзагообразного стежка можно производить во время работы машины. При выключенной машине и подложенной под лапку ткани вращение рукоятки механизма регулирования ширины зигзагообразного стежка можно производить лишь тогда, когда игла находится в верхнем положении. Изменение положения строчки Изменение положения строчки дает возможность выполнять на машине такие работы, как обметывание петель, пришивание пуговиц, кнопок и крючков. Производится оно с помощью рукоятки 15 (рис.
При основном положении рукоятки механизма изменения положения строчки уколы иглы при прямострочечном шве располагаются по центру окна игольной пластинки, а при зигзагообразном шве уколы иглы ложатся симметрично относительно первоначального положении иглы (рис. Если повернуть рукоятку вправо, то уколы иглы при прямострочечном шве будут располагаться с правой стороны окна игольной пластинки, а при зигзагообразном шве уколы иглы будут ложиться справо налево (рис. Если повернуть рукоятку влево, то уколы иглы при прямострочечном шве будут располагаться с левой стороны окна игольной пластинки, а при зигзагообразном шве уколы иглы будут ложиться слева направо (рис. Перестановку рукоятки механизма изменения положения строчки можно производить на ходу машины. Если машина не работает и под лапку подложена ткань, то перестановку можно производить лишь при верхнем положении иглы. В противном случае игла может погнуться или сломаться.
Шитье прямой строчкой Перед шитьем прямой строчкой рукоятка механизма изменения положения строчки 15 должна занимать основное положение, т. Находиться напротив работающего. Рукоятка механизма регулирования ширины зигзагообразного стежка 1 должна стоять на нуле.
Повернув рукоятку механизма регулирования длины стежка влево, устанавливают на нужное деление. Заправив машину нитками (см. Раздел III, § 8, 9), нитепритягиватель 13 оставляют в верхнем положении. Сшиваемые ткани подкладывают под швейную лапку и поворачнвают маховик рукой на себя до тех пор, пока игла не проколет ткань. После этого опускают швейную лапку, делают два - три стежка, поворачивая маховик рукой, и плавным нажатием ноги на педаль реостата, пускают машину в работу. Не тяните ткань при шитье!
Она продвигается подавателем ткани автоматически. Не пускайте в работу машину с заправленными нитками без подложенной ткани! Готовую работу можно вынимать только тогда, когда игла находится в верхнем положении. Для этого надо поднять швейную лапку вверх, потянуть сшитую ткань от себя и обрезать нитки так, чтобы выходящие из машины концы равнялись примерно 8—10 см. По окончании работы на машине необходимо опустить швейную лапку вниз, подложив под нее кусочек ткани.
Шитье зигзагообразной строчкой Комбинируя взаимное расположение рукояток механизмов изменения положения строчки, регулирования ширины зигзагообразного стежка и регулирования длины стежка, можно получить различные фасонные швы (рис. Ниже сказано, как можно получить каждый из показанных на рисунке швов.
Рукоятки механизмов должны при этом находится в исходном положении, т. Рукоятка механизма изменении положения строчки занимает основное положение, а рукоятка механизмов регулирования ширины зигзагообразного стежка и регулирования длины стежка стоят на нуле.
Для получения зигзагообразного шва (А) рукоятку механизма регулирования зигзагообразного стежка повернуть вправо и поставить указатель на выбранное деление, например, 2. Повернув рукоятку механизма регулирования длины стежка влево от нуля, поставить ее на выбранное деление, например, 2. После чего заправить машину нитками, подложить под швейную лапку сшиваемую ткань и, вращая маховик на себя, сделать укол иглы в ткань. Затем опустить швейную лапку и, плавно нажимая ногой на педаль реостата, пустить машину в ход. При указанном положении рукояток получится равномерная зигзагообразная строчка шириной в 2 мм. Чтобы получить зигзагообразный шов (Б), рукоятку механизма регулирования ширины зигзагообразного стежка поставить на выбранное деление, например, 2, а рукоятку механизма регулирования длины стежка установить на самую минимальную подачу, например, на половину первого деления влево от нуля.
При таком положении рукояток получится частая зигзагообразная строчка, которая может применяться при обметывании обрезанных и подрубленных краев (например, при изготовлении оборок, воланов и т. Д.), при вышивании и при обметывании петель. Чтобы получить фасонный шов (В), надо сначала прошить нужный участок прямой строчкой, поставив рукоятку механизма изменения длины стежка на нужное деление слева от нуля, например, 2. Затем, не выключая машины, перенести рукоятку механизма регулирования ширины зигзагообразного стежка на нужное деление, например, 2 и прошить нужный участок зигзагообразной строчкой. После этого можно, не выключая машины, перевести рукоятку механизма регулирования ширины зигзагообразного стежка на нуль и продолжать шить прямой строчкой. Если при переходе шитья с прямой строчки на зигзагообразную и обратно вы останавливаете машину, то вращение рукоятки механизма регулирования ширины зигзагообразного стежка можно производить лишь при верхнем положении иглы (вне ткани). В противном случае игла может согнуться или сломаться.
Для получения фасонного шва (Г), рукоятку механизма изменении длины стежка поставить на очень маленькую подачу, например, на половину первого деления, вращая ее влево от нуля. Начав шить, плавно поворачивать рукоятку механизма регулирования ширины зигзагообразного стежка от 0 до 4 и обратно во все время работы на машине, не останавливая ее. Чтобы получить фасонный шов (Д), рукоятку механизма регулирования ширины стежка поставить на небольшую подачу, например, на первое деление влево oт нуля, и прошить некоторый участок прямой строчкой. Затем, плавно поворачивая на ходу машины рукоятку механизма регулирования ширины зигзагообразного стежка от 0 до 4 и обратно, прошить некоторый участок зигзагообразной строчкой.
Оставив рукоятку механизма регулирования ширины зигзагообразного стежка на нуле, можно снова шить прямой строчкой. Чтобы получить фасонный шов (Е), рукоятку механизма изменения положения строчки надо поставить в одно из крайних положений, а рукоятку механизма регулирования длины стежка - на выбранное деление, например, на половину первого деления влево от нуля. Рукояткой механизма регулирования ширины зигзагообразного стежка пользоваться при шитье так же, как при получении фасонного шва (Д). Натяжение нитей Для получения качественного шва необходимо, чтобы верхняя и и нижняя нити переплетались в середине сшиваемых тканей (рис. Если натяжение верхней ннтн слишком сильное или натяжение нижней нити слишком слабое, то переплетение нитей получается на верхней стороне сшиваемых тканей - машина петляет сверху (рис. Чтобы устранить это явление, нужно ослабить натяжение верхней нити или усилить натяжение нижней нити. Если натяжение верхней нити слишком слабое или натяжение нижней нити слишком сильное, то переплетение нитей получается на нижней стороне сшиваемых тканей - машина петляет снизу (рис.
Чтобы устранить это явление, нужно усилить натяжение верхней нити или ослабить натяженне нижней нити. Регулирование натяжения верхней нити осуществляется поворачиванием рифленной гайки 16а механизма натяжения верхней нити 16 (рис. Для увеличения натяжения гайку следует поворачивать по часовой стрелке. При этом указатель 16б будет перемещаться по шкале корпуса 16в к знаку (плюс).
Для уменьшения натяжения нити гайку следует поворачивать против часовой стрелки. При этом указатель будет перемещаться по шкале корпуса к знаку (минус). Регулирование натяжения верхней нити производится лишь при опущенной швейной лапке.
Изменение натяжения нижней нити осуществляется поворотом регулирующего винта (рис. При повороте винта по часовой стрелке натяжение нити увеличивается, при повороте против часовой стрелки натяжение уменьшается. Регулирование натяжения нижней нити обычно производят сравнительно редко, так как при нормально установленном натяжении хорошую строчку в большинстве случаев можно получить регулированием натяжения верхней нити. Качество шва в значительной степени зависит также от правильного выбора номеров игл и ниток, соответственно роду сшиваемых тканей. При выборе номеров следует руководствоваться следующей таблицей: Воспользуйтесь таблицей для современных ниток и материалов. Толщина верхней и нижней нитей может быть неодинаковой.
В таких случаях более тонкая и более легкая нить должна быть обязательно употреблена в качестве нижней нити. Для шитья тонких тканей необходимо ослабить натяжение нитей, что предотвратит стягивание швов. Если же несмотря на подбор иглы и ниток и регулировку натяжения, ткань будет все таки стягиваться, то рекомендуется прошить вместе с тканью подложенную под нее бумary. После разрыва бумаги по шву, шов растянется и получится хорошая несморщенная строчка.
Регулирование давления лапки на ткань Нажим швейной лапки на ткань должен быть достаточным для равномерной подачи ткани и для предупреждения подъема ткани в момент выхода из нее иглы. Чрезмерный нажим затрудняет ход машины. Степень нажима швейной лапки на ткань редко приходится изменять, но при шитье очень тонких тканей бывает необходимо несколько ослабить нажим швейной лапки, а при шитье толстых тканой - усилить.
Для изменения давления швейной лапки служит регулировочный винт (рис. При ввертывании винта давление швейной лапки усиливается, при вывертывании - уменьшается. Регулирование натяжения ремня электродвигателя После продолжительной работы машины приводной ремень от электродвигателя к маховику может несколько удлиниться и начнет проскальзывать. В этом случае его надо подтянуть, для чего отвернуть болт крепления электродвигателя 30 (рис. 26) и, слегка отпустив его вниз, снова закрепить. Ремень натягивают немного, так как иначе ход машины будет тяжелым и электродвигатель перегрузится.
Выключение подавателя ткани В швейной машине «Тула» имеется механизм выключения подавателя ( транспортера) ткани. Это позволяет производить такие работы, как пришивание пуговиц, кнопок и крючков, вышивание и штопка. Для того, чтобы выключить подаватель ткани, надо выдвинуть на себя задвижную крышку 5 и повернуть гайку механизма выключения от себя до отказа (рис. ВИДЫ ШВЕЙНЫХ РАБОТ С помощью сменных машнных лапок и принадлежностей на швейной машине «Тула» можно исполнять различные швейные работы. Чтобы сменить швейную лапку, надо отвернуть винт крепления лапки и снять ее.
Для установки нужной лапки следует надеть ее на стержень нажимателя ткани 8 и слегка закрепить винтом крепления лапки. Затем опустить стержень нажимателя ткани с помощью рычага 23 и окончательно затянуть винт крепления лапки 7 (рис. Перечень сменных швейных лапок и принадлежностей и их назначение (рис. Лапка для шитья прямой строчкой 10 Лапка для шитья зигзагообразной строчкой 7 Лапка - запошиватель для шитья бельевым швом 4 Лапка-подрубатель для подрубки краев без их предварительной загибки 5 Лапка для обметынания петель 1 Лапка для пришивания пуговиц, кнопок, крючков 2 Лапка с направляющей линейкой для стежки ватных изделий 8 Ограничительная линейка для получения строчки на равном расстоянии от края или от другой строчки. Приспособление для вышивания. Нож для прорезки петель. Запошивка (бельевой шов) Для этого вида работ применяется лапка-запошиватель - 4 (рис.
Шитье запошивочным (бельевым) швом производится в две операции (рис. Первая операция. Взять два куска сшиваемой ткани и наложить их один на другой так, чтобы нижний кусок ткани, выступал относительно верхнего приблизительно на 4 мм. Загнув выступающий край нижней ткани и подведя его под лапку, проколоть иглой и, опустив лапку, прошить 2—3 стежка, оставив иглу в ткани. Затем, приподнимая лапку, завести подогнутый край в прорезь лапки и шить, следя за тем, чтобы прошивалась верхняя ткань.
Вторая операция. Развернуть сшитые ткани, отогнуть налево образовавшийся шов и вновь подвести под лапку. Проколов иглой, опустить лапку и прошить 2- 3 стежка, оставим иглу в ткани. Затем, приподняв лапку, завести завернутый шов в прорезь лапки и прошить. Подрубка Для этого вида работ применяется лапка-подрубатель — 5 (рис.
Чтобы подрубить край, сначала следует загнуть край ткани приблизительно на 3 мм, а затем еще раз на 5 мм. Подложить подрубаемую ткань под лапку и, проколов иглой, опустить лапку. Прошить 2-3 стежка, оставив иглу в ткани.
Затем приподнять лапку, заправить подогнутый край ткани в улитку лапки и опустить ее. Плавно пустить машину в ход и шить, следя за тем, чтобы подогнутый край ткани направлялся и улитку и заполнял ее. Это обеспечит правильное формирование шва (рис. Длина стежка выбирается в зависимостиот вида подрубаемой ткани. Наиболее часто употребляется стежок длиной от 2,5 до 3 мм. Лапка-подрубатель позволяет шить прямой и зигзагообразной строчками.
Обметывание петель Для этого вида работ применяется лапка 1 (рис. 29) с отверстием для направления шнура, который служит для придания петле большей прочности и лучшего внешнего вида (рис. Обметывание петли производится следующим образом: наметив длину петли на ткани, завести шнур в отверстие лапки и опустить ее на ткань.
Рукоятку механизма изменения положения строчки повернуть вправо до упора. Рукоятку механизма регулирования ширины зигзагообразного стежка поставить на выбранное деление (ширина зигзагообразразного стежка выбирается такой, чтобы при шитье уколы иглы перекрывали шнурок) и закрепить с помощью ограничительных пластинок (см.
4 § 2 «Регулирование ширины зигзагообразного стежка»). Рукоятку механизма регулирования длины стежка установить на нужную длину стежка, вращая ее влево, закрепить на установленном делении с помощью ограничительного винта (см. 4 § 1 'Регулирование длины стежка»).
При выбранном положении рукояток обшить шнурок на длину петли и оставить иглу в ткани слева от прошитого зигзагообразного стежка. Затем поднять швейную лапку и повернуть ткань на 180 градусов, вращая ее вправо.
Шнурок подтянуть к игле и опустить лапку. Сделать один укол иглы вправо для захвата шнура и вывести иглу из ткани. Теперь необходимо закрепить петлю. Для этого рукоятку механизма изменения положения строчки 15 поставить в основное положение (см. 4 § 3 'Изменение положения строчки'). Потянув за головку установочного винта рукоятки механизма регулятора ширины зигзагообразного стежка, поставить его так, чтобы прорезь на головке винта стала поперек прорези рукоятки.
Затем рукой повернуть вправо и поставить указатель рукоятки на деление вдвое большее чем было, т.к. При закреплении петли ширина стежка должна быть вдвое больше, чем при обметывании шнура. Рукоятку механизма регулятора длины стежка поставить в нулевое положение.
При такой установке прошить 4—6» стежков и, оставив иглу в ткани, поднять лапку. Последний укол иглы должен быть сделан на правой стороне закрепки. После этого рукоятку механизма регулирования ширины зигзагообразного стежка повернуть влево и поставить ее на прежнее деление. Оттянув на себя установочный винт, поставить его так, чтобы прорезь на головке винта совпала с прорезью рукоятки.
При этом должен быть слышен щелчок. Рукоятку механизма регулятора длины стежка поставить на прежнее деление, вращая ее влево до отказа. Опустив лапку и обметав вторую сторону петли, иглу оставляют в ткани вправо от петли и поднимают лапку. При закреплении второй стороны петли рукоятки механизмов следует установить так же, как и первом случае.
Швейная Машинка Тула 7 Инструкция
Последний укол при при этом делается слева от петли, и игла выводится из ткани. Затем рукоятку механизма регулирования ширины зигзагообразного стежка поставить на ноль и сделать несколько уколов в одно место. Этим самым нити окончательно закрепятся и уже не распустятся. Петля обметана. Теперь надо вывести иглу из ткани и обрезать нитки. Готовую петлю прорезать специальным ножом, стараясь при этом не повредить расположенные внутри петли нитки. Очередность операции обметывания петли.
Начало шитья первой стороны петли (игла находится слева от шнура). Конец шитья первой стороны петли ( игла остается в ткани слева от шнура).
Поворот ткани на 180 градусов (против часовой стрелки). Подтянув шнурок к игле, делают укол иглы вправо и выводят ее из ткани. Закрепляют первую сторону петли. Игла остается в ткани справа. Обшивают вторую сторону петли и оставляют иглу справа от петли в ткани.
Закрепляют вторую сторону петли. Последний укол иглы делают слева от петли и выводят ее из ткани.
Делают несколько стежкой на одном месте для окончательного закрепления нити. Прежде чем приступить к обметыванию петель, рекомендуется несколько раз прочитать приведенное выше наставления и поупражняться в регулировке машины.
Очередность операции обметывания петли см. Пришивание пуговиц, кнопок и крючков Для этого вида работ применяется лапка 2 (рис. Чтобы пришить пуговицу или кнопку, прежде всего надо выключить подаватель ткани. Рукоятку механизма изменения положения строчки повернуть направо, чтобы прошитые стежки ложились справо налево.
Пришиваемую пуговицу подложить под лапку так, чтобы острие иглы приходилось по центру правого пуговичного отверстия. После этого опустить лапку и вращать рукоятку механизма регулирования ширины зигзагообразного стежка до тех пор, пока острие иглы не станет по центру левого пуговичного отверстия (рис. Придерживая конец верхней нити, пришить пуговицу 4-5 стежками. Если пуговица с четырьмя отверстиями, то после пришивки ее через первую пару отверстий поднять лапку, подвести под иглу вторую пару отверстий и снова пришить 4—6 стежками. Следует помнить при этом, что, во-первых, перемещение пуговицы на себя нужно производить так, чтобы следующая пара пуговичных отверстий лежала и одной плоскости с разбросом уколов иглы; во-вторых, если игла при последнем уколе вышла из левого пуговичного отверстия, то после перемещения ткани с пришиваемой пуговицей она должна войти в правое отверстие второй пары и наоборот При пришивании пуговиц, кнопок и крючков последний укол должен быть сделан в правое отверстие.
Как только игла выйдет из правого пуговичного отверстия, рукоятку механизма регулирования ширины зигзагообразного стежка перевести в нулевое положение и сделать для окончательного закрепления несколько уколов на месте. На машине «Тула» можно пришивать пуговицы с расстоянием между центрами пуговичных отверстии не более 3 мм. Стежка Для этого вида работ применяется лапка 8 с направляющей линейкой. Выполняется стежка в следующем порядке: в начале прошивают прямой строчечный шов, затем устанавливают направляющую линейку на требуемую ширину между строчками и фиксируют положение линейки винтом. Ткань при шитье направляют таким образом, чтобы направляющая часть линейки скользила по ранее прошитой строчке (рис.
Линейка должна скользить по ткани свободно, без нажима. Длина стежка рекомендуется в 3 - 4 мм. Шитье с ограничительной линейкой. Ограничительная линейка используется при шитье, когда строчку необходимо сделать на равном расстоянии от края ткани или от другой строчки. Устанавливается ограничительная линейка на определенном расстоянии от иглы и закрепляется на платформе машины с помощью винта, который ввертывается в отверстие на платформе (рис. 36) При шитье с ограничительной линейкой ткань должна направляться так, чтобы ее край все время касался упора упора линейки. Вышивание Вышивание — это искусство, которое требует большого навыка.
По своему характеру оно близко к рисованию только здесь краски заменяются нитками подобранных цветов или кусочками разноцветных тканей. Существуют несколько видов и способов художественного вышивания, которые при известном навыке можно осуществить на машине «Тула»: решилье, аппликация, художественная гладь и другие.
Однако основные приемы работы являются общими для всех видов вышивания. Для вышивания обязательно требуются круглые пяльцы и маленькие ножницы с загнутыми острыми концами. Ткань, с нанесенным рисунком, туго натягивается в пяльцах.
Чтобы не допускать перекоса ткани, следует сначала натянуть ее по долевой нитке, а затем слегка подтянуть материал сбоков и расправить образовавшиеся складки и сборки. На светлые ткани рисунок наносится с помощью копировальной бумаги или непосредственно рисуется на них. На темные ткани нанесение рисунка производится следующим образом: вначале рисунок нанести на тонкую или папиросную бумагу, затем эту бумагу наложить на ткань, слегка наметить по краям и заложить в пяльцы. После этого прошить по линиям рисунка прямострочечным швом, вынуть ткань из пяльцев и оборвать прошитую бумагу. На ткани получится нужный рисунок. Подготовка машины к вышиванию 1. Снять швейную лапку.
Опустить рычаг нажимателя ткани вниз для того, чтобы верхняя нить всегда находилась под натяжением. Снять задвижную крышку и, вращая гайку подавателя ткани от себя, выключить подаватель ткани. Наложить приспособление для вышивания на игольную пластинку и продвинуть его до упора в пластинку. При правильной установке приспособления для вышивания игла точно будет входить в игольное отверстие. Поставить задвижную крышку. Рукоятки механизмов регулирования ширины зигзагообразного стежка и длины стежка поставить в нулевое положение. Заправить машину нитками.
При вышивании необходимо несколько увеличить натяжение нижней нити, соответственно ослабив натяжение верхней нити. Делается это для того, чтобы лицевой шов был более выпуклым. Подвести пяльцы под иглу и, придерживая конец игольной нити, сделать один укол иглы, вращая маховик рукой. Потянув за верхнюю нить, вытянуть нижнюю нить наверх. Затем придерживая концы обеих нитей сделать 2-3 стежка, вращая маховик рукой, и включить машину. Пяльцы с тканью передвигают при вышивании вручную. Производить передвижение нужно при верхнем положении иглы без отрыва пяльцев от поверхности приспособления для вышивания, чтобы не получить пропуска стежков.
Машина при вышивании должна работать на небольшой скорости. Описанная выше последовательность приемов подготовки машины к вышивке является общей для всех видов вышивок. Вышивание ришелье (рис. 37) Ришелье—это такой вид художественной вышивки, когда часть рисунка вырезается из ткани, а получившиеся вырезки заполняются мостиками или паутинками. Поэтому перед вышнваннсм рекомендуется ткань для большей прочности прошить один или два раза по линии рисунка прямым строчечным швом.
Рукоятки механизмов при этом должны находиться в нулевом положении, а передвижение пяльцев по линиям рисунка производится вручную. После этого ткань вырезается в нужных местах, а прошитые прямые швы обязательно обметываются.
При обметывынии на швейных машинах, не имеющих механизма зигзага, приходится производить колебательные движения пяльцев перпендикулярно линиям рисунка и одновременно перемещать пяльцы по линиям рисунка. Преимуществом швейной машины «Тула» является наличие в ней механизма, образующего зигзагообразный шов. Это делает ненужным колебательные движение пяльцев и значительно облегчает работу. Чтобы обметать на машине прошитый прямой шов, достаточно поставить рукоятку механизма регулирования ширины зигзагообразного стежка на нужное деление и шить обычно, перемещая пяльцы лишь по линиям рисунка.
При обметывании надо следить за тем, чтобы прямой шов располагался внутри зигзагообразного шва. Вышивание аппликацией (рис. 38) При вышивании аппликацией первоначально следует нанести на основную ткань рисунок. В том случае, когда аппликация выполняется на тканях светлых тонов, рисунок наносится с помощью копировальной бумаги, подложенной с двух сторон.
Если же аппликация выполняется на тканях темных тонов, то рисунок наносится так, как описано выше. После перенесения рисунка на лицевую сторону ткани приметываются отдельные кусочки тканей нужной расцветки в определенной последовательности. Например, если лепестки цветка перекрывают листочек, то при этом необходимо сначала полностью пришить листочек, а позже уже лепестки цветка. При нашивании кусочков на основную ткань желательно располагать их так, чтобы направление продольных нитей кусочков совпадало с направлением продольных нитей основной ткани. Приметав цветные кусочки, заправляют ткань в пяльцы и прошивают прямой строчкой по линиям рисунка. Лишняя ткань обрезается по рисунку, после чего обрезанные края нашитых кусочков ткани обрабатываются ЗЗОС строчкой.
Когда весь рисунок будет обшит ЗЗОС, выполняются дополнительные внутренние линии, например, тонкие жилки у листочка и т. Вышивание гладью (рис. 39) При вышивании гладью необходимо сочетать два движения пяльцев: одно - для образования стежка нужной длины, другое — для перемещения по линиям рисунка. Перемещение пяльцев для образования стежка нужно производить вдоль окна приспособления для вышивания. В противном случае игла может уткнуться в край игольного окна. Так как при перемещении пяльцев возможно искривление ее натянутой ниткой.
Такими приемами пользуются при вышивании белой и теневой гладью. При вышивании насыпной гладью необходимо для обра-зования стежка производить круговые движение пяльцев, совмещая их с перемещением пяльцев по полю рисунка. Каждый раз следует помнить, что перемещение пяльцев нужно производить лишь при верхнем положении иглы.
Приведенное краткое описание некоторых приемов выши-вания может быть только основой для овладения техникой вышивания. Полное овладение разнообразными приемами вышивания достигается лишь в результате длительной практики и навыка. Штопка по своему исполнению близка к вышиванию, поэтому подготовка машины к штопке ничем не отличается от подготовки ее к вышиванию. Материал, который нужно заштопать, заправляется в пяльцы и туго натягивается. Неровные края обрабатываемого места обрезают ножницами. Зятем пяльцы подводят под иглу и, придерживая конец игольной нити, делают укол иглы в материал. Потянув за верхнюю нить, вытягивают нижнюю челночную нить наверх.
Придерждивая оба конца нитей, начинают шить, продвигая пяльцы от руки, вначале в одном направлении, а затем, закрепив образовавшуюся веревочку на противоположной стороне, и другом. Таким образом следует шить до тех пор, пока все обрабатываемое место не будет закрыто близлежащими друг около друга веревочками. После этого повернуть пяльцы на четверть оборота и продолжать шить, пока все обрабатываемое место не будет зашито в поперечном направлении (рис. УХОД ЗА ШВЕЙНОЙ МАШИНОЙ 1. Смазка машины Для обеспечения легкого хода хода машины и предупреждения износа трущихся деталей в процессе эксплуатации все места машины, указанные стрелками на рис. 41, 42, и 43 и окрашенные на машине красной краской, следует регулярно смазывать.
Если машина работает постоянно, то смазку надо производить ежедневно одной двумя каплями чистого машинного масла в каждое место. Смазывать машину нужно в следующем порядке: а) отвернув ганку крепления верхней крышки 21, снять ее и смазать механизмы машины в местах, указанных стрелками на рис. Случае, если приспособление для наматывания нити расположено на верхней крышке, следует помнить, что при снятии верхней крышки рукоятку приспособления 32 необходимо повернуть вправо. Смаэынлние приспособления производится в месте, указанном на рис. Б) нажав пальцем левой руки на кнопку нижней крышки, правой рукой положить машину на бок. Откинуть крышку и смазать механизмы машины в местах, указанных стрелками на рис.
43; и) вращая рукой на себя маховик машины, поставить иглу в верхнее положение. Выдвинуть задвижную крышку и, нажав пальцем на пружину держателя челнока, открыть стойку держателя и капнуть одну - две капли машинного масла на ободок челнока. При смазывании необходимо следить за тем, чтобы масло не попало на приводной ремень и резиновые детали. Чрезмерное количество смазки не улучшает работу машины, т.
Масло растекается по деталям и загрязняется пылью. Попадание такого загрязненного масла на трущиеся детали приведет к быстрому износу машины. После 200 - 250 часов работы машины необходимо сменить масло в картере редуктора. Для эгого нужно вывернуть винт из сливного отверстия, слить из редуктора отработанное масло и залить туда 5 - 6 граммов, свежего машинного масла (примерно полмасленки). Завернув винт сливного отверстия, пустить машину на 3- 5 минут вхолостую, затем еще раз слить масло и залить в картер вновь 5—6 граммов машинного масла. Если машина длительное время бездействовала, то перед ее смазынанисм необходимо удалить старое загустевшее масло. Для этого во все места смазки пустите по две—три капли чистого керосина.
Затем поверните вручную несколько раз маховик машины, вытрите чистой сухой тряпкой керосин и смажьте механизмы чистым машинным маслом. 2.Чистка машины Через каждые 40—50 рабочих часом машину следует во всех доступных местах прочитать от пыли, обрывков нитей и просочившегося масла.
Особое внимание следует обратить на чистку механизмов, показанных на рис. Для этого надо снять швейную лапку, oтвернуть винт игольной пластинки и снять ее. Затем открыть держатель челнока и вынуть челнок. После этого тщательно прочистить все места от пыли, которая отлагается в основном, на двигателе ткани и в челночном устройстве. После чистки необходимо смазать машину, как было сказано выше. Уход за электродвигателем.
В ходе эксплуатации швейной машины коллекторные щетки электродвигателя подлежат замене примерно через 2000 часов работы электродвигателя. При смене щеток электродвигатель вынимают из корпуса машины. Для этой цели вывертывают болт крепления электродвигателя 30, снимают ремень со шкива и, отключив провода, вынимают электродвигатель. Таблица неисправностей.
Неисправность Причина Устранение Поломка иглы Игла ударилась об игольную пластину. Заменить иглу.
Употребление тонкой иглы при шитье жестких и толстых тканей. Вставить более толстую иглу, согласно таблице 'игла - нить - ткань' Неправильное положение лапки (игла ударяется о лапку). Установить лапку правильно ихорошо закрепить винтом.
Во время шитья ткань понянули рукой. Ткань нужно лишь направлять и никогда не тянуть. Обрыв нижней нити. Неправильная заправка нити в челноке.
Правильно заправить нить в челноке. Слишком большое натяжение нижней нити. Отрегулировать правильно натяжение в челноке. Обрыв верхней нити.
Нить имеет узлы или неодинаковую толщину. Заменить нитку.
Натяжение верхней нити слишком сильное. Отрегулировать правильнорегулятором натяжения верхней нити.
Толщина иглы не соответствует толщине нити. Подобрать правильно игла - нить - ткань. Игольное ушко имеет острые кромки или кончик иглы имеет заусенцы.
Заменить иглу. Игла вставлена неправильно. Вставить правильно иглу. Игла вставляется до упора вверх, лыской от себя. Верхняя нить заправлена не правильно.
Произвести правильную заправку нити. Машина плохо продвигает ткань. Между игольной пластинкой и транспортером ткани скопились очесы, ворс, грязь и т.д. Снять игольную пластинку и прочистить транспортер ткани. Давление лапки очень сильное или слабое. Ртрегулировать давление лапки на ткань.
Не продвигается ткань. Рукоятка регулятора длины стежка стоит на нуле. Установить нужное положение регулятора длины стежка.
Двигатель ткани опущен. Поднять двигатель ткани. Тяжелый ход машины. Приводной ремень сильно натянут. Ослабить натяжение приводного ремня. Машина загрязнена. Во все места смазки капнуть 2 - 3 капли керосина, прокрутить машину, а затем смазать.
Проскальзование ремня. Слабое натяжение ремня. Увиличить натяжение приводного ремня.
Попадание масла на приводной ремень. Очистить приводной ремень от смазки. Трение маховика или нитепритягивателя о верхнюю крышку. Неправильная постановка верхней крышки. Путем передвижения крышки устранить стук или трение. Основные механизмы и детали швейной машины Тула. Механизм регулирования ширины зигзагообразного стежка.
Механизм регулирования длины стежка и изменения направления движения. Кнопка нижней крышки. Задвижная крышка. Игольная пластинка. Винт крепления лапки. Стержень нажимателя ткани (прижима лапки) 9. Винт крепления иглы.
Пружина натяжения нитки (компенсационная пружина). Механизм изменения положения строчки. Регулятор натяжения верхней нити. Предохранительная крышка. Швейная лапка.
Катушечный стержень. Гайка крепления верхней крышки. Верхняя крышка.
Рычаг стержня нажимателя ткани (прижима лапки. Рукав машины. Транспортер ткани.
Платформа машины. Питающие провода (шнуры). Кнопочный выключатель (местное освещение). Крышка шпульного люка. Болт крепления электродвигателя. Игловодитель с иглой. Несмашный При копировании активная ссылка на сайт обязательна.
